私の宝物

私が電子回路に興味を持ったのは昭和40年代後半の小学生の頃です。ちょうどこの頃NHKの教育で「みんなの科学」という番組が放送されており、その中でも木曜日の楽しい実験室は一番好きな番組でした。
この楽しい実験室は電子工作を紹介する内容が多く、トランジスタを1～2石使った回路や、当時出始めたばかりの74ロジックICや741オペアンプをつかって、電子ルーレットや電子サイコロやインターフォンなどが紹介されていました。
ですが小学生なので、せいぜいテレビ画面から回路をメモすることが精一杯で、実際に部品を買って工作するまでは出来ませんでした。

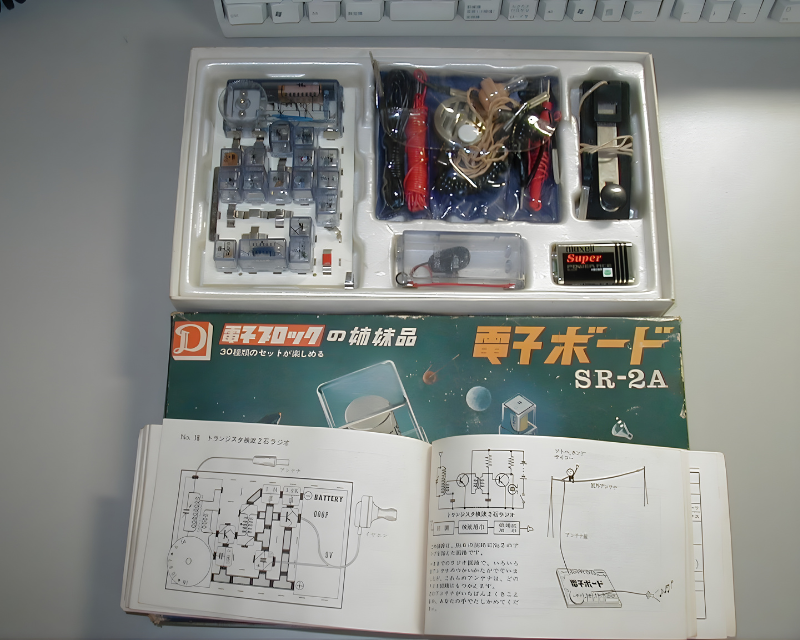

そのうち、父に写真の電子ボードSR-2Aを買ってもらいました。これはいわゆる電子ブロックの姉妹品です。このSR-2Aには2石のゲルマニウムトランジスタがついており、ラジオ、ワイヤレスマイク、アンプなど30種類の工作が出来ます。今思うとたった2石でこれだけの回路が良く考えられたものだど感心します。
とにかく夢中になって遊びました。回路図の読み方も学びました。また回路を指で触れると発振する事も学びました。

昔は電子工作というとラジオを作ることから始まりました。ラジオ工作は、つまりアナログ回路であり、トランジスタ回路であり、高周波回路であり、微弱信号回路（アンテナに誘起される電圧は小さい）であり、システム（同調、高周波増幅、検波、低周波増幅）であり、つまりラジオ工作には全ての要素が詰まっていました。

今はデジタル、アナログ、マイコン、高周波、ロボット云々と分かれすぎて、その分入り口も多いのですが、逆に自分の専門分野以外は全くダメと言うエンジニアも多いような気がします。そういう意味で、入り口が一つしかなかった時代に電子回路を始める事が出来てよかったと思います。

父に買ってもらった電子ボードは既に手元に無く、写真の電子ボードは、最近同じものをオークションで落としたものです。そして一生の宝です。

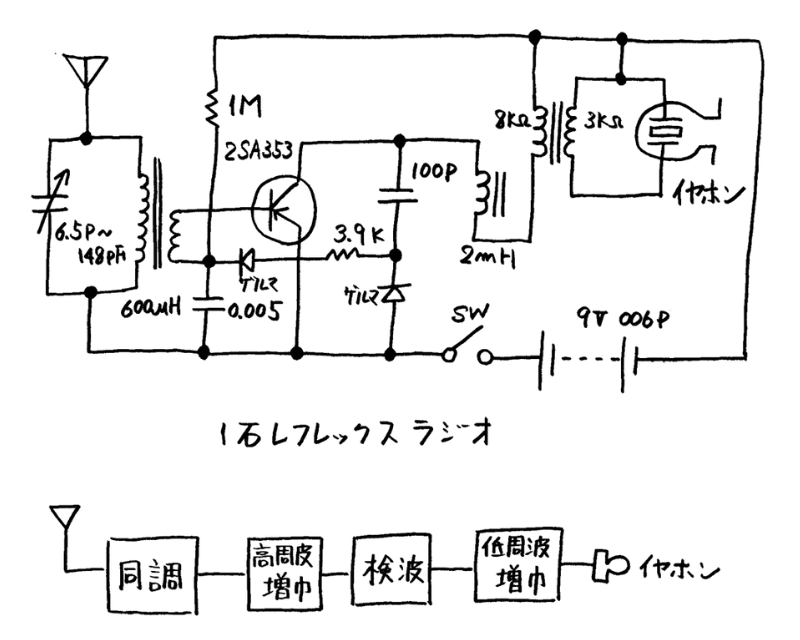

説明書に出ている回路を久ぶりに読むのですが、いやいや正直難しいものです。試しに1石レフレックスラジオの回路を示します。レフレックスは皆さんご承知の様に1つのトランジスタで高周波増幅と低周波増幅をさせる方式です。つまり増幅した信号をもう一度同じトランジスタに戻すのです。検波後であるけれど良くも発振しないものだと感心します。
