変調ポート付 DFB-LD光源

カタログ(PDF)

●特徴

・波長と出力パワー・APC＆ACC 運転
　40mW 以上・高速温度制御
　1530～1610nm・狭線幅1MHz 以下
　(ITU 100GHz ステップで指定可能)・キースイッチ入力
・±0.05dB 以下の高安定出力パワー・Im(PD)電流とIF(LD)電流のモニタ電圧出力
・±10pm 以下の高安定波長・+5V 単電源
・LD 電流または温度に変調が可能・OP．1MHz 以上の広帯域変調モード

　　　　　　　　　

●概要

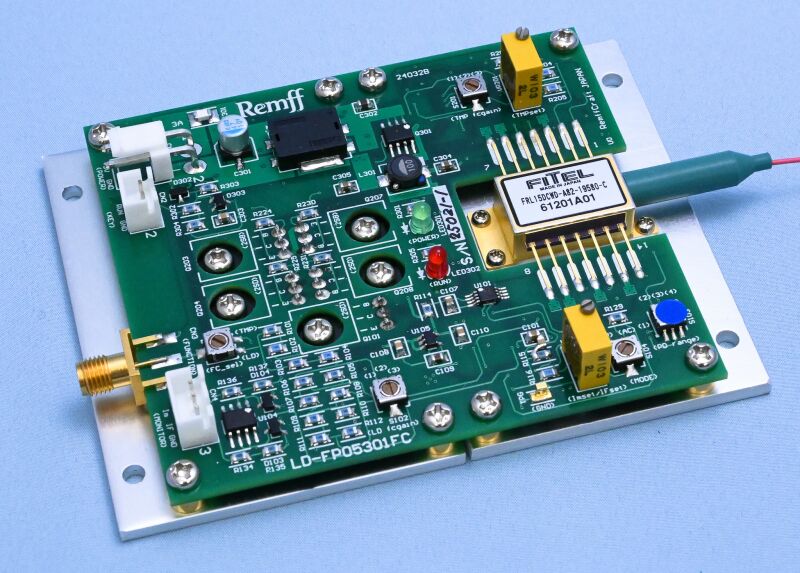

OPS-LD05400FC は組み込み用の変調ポート付 LD 光源です．FITEL 製の FRL シリーズ LD モジュールを搭載しています．出力は 40mW 以上です．波長 1530～1610nm を ITU 周波数として 0.1THz 刻み(注 1)で指定することが出きます．光出力は 1MHz 以下の狭線幅（OP.広帯域変調モードでは若干悪化）です．SMA コネクタ(50Ω)に±1V の信号を入れて IF(LD)電流または LD 温度を変調することが可能です．IF(LD)電流への変調は ACC 運転に可能で IF(LD)電流スパンに対して±10％，±5％，±2.5％を変調する事が出来ます．最大変調周波数は 1kHz 以上です．オプションの広帯域変調モードを指定すると最大変調周波数を 1MHz 以上に拡大できます．LD 温度への変調は APC/ACC 運転に可能で設定温度に対して±3°C，±2°C，±1°Cを変調する事が出来ます．最大変調周波数は 0.4Hz です．IF(LD)電流は超低雑音の1.5nA/√Hz 以下，オプションの広帯域変調モードでは 5.8nA/√Hz 以下です．電源と変調信号とキースイッチ配線をすると直ぐに使う事ができます．また Im(PD)電流と IF(LD)電流をモニタ電圧として出力しているので，運転状況を外部モニタする事が出来ます．

IF(LD)電流変調周波数特性

(OP.)広帯域変調モードIF(LD)電流変調周波数特性

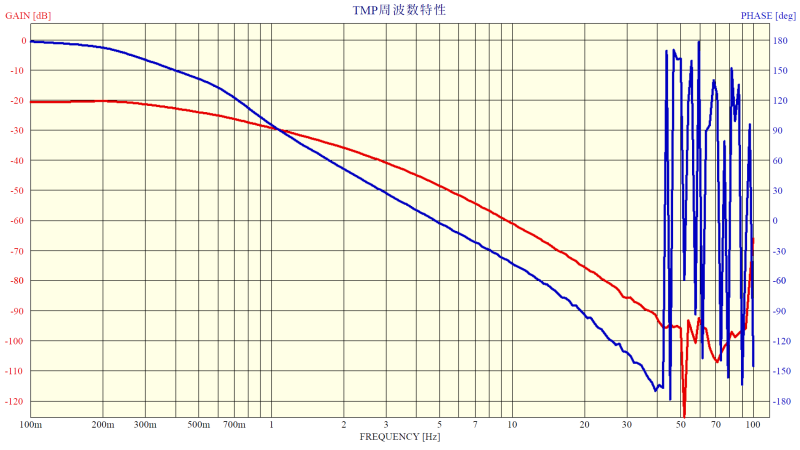

LD 温度変調周波数特性
